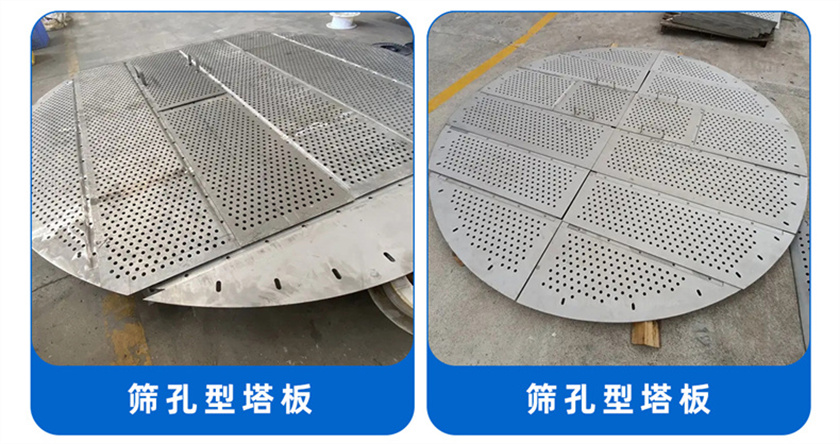

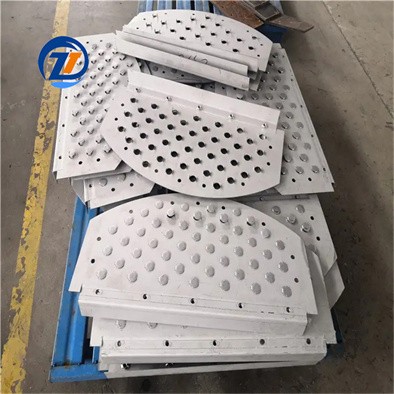

篩孔型塔板

篩孔型塔板

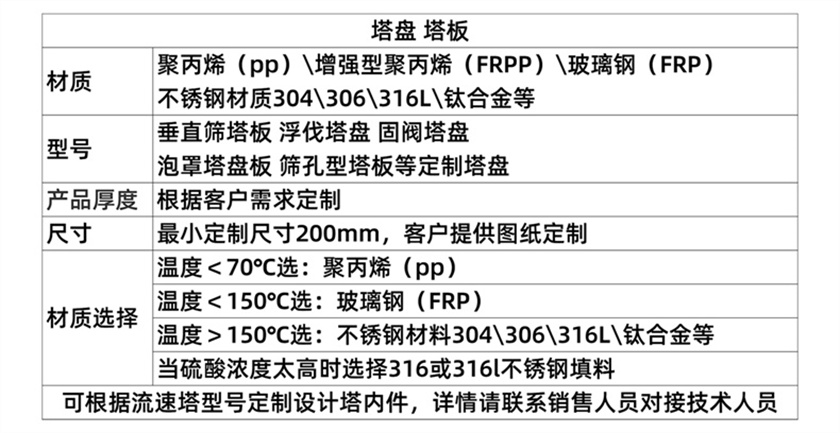

篩孔型塔板規格材質定制

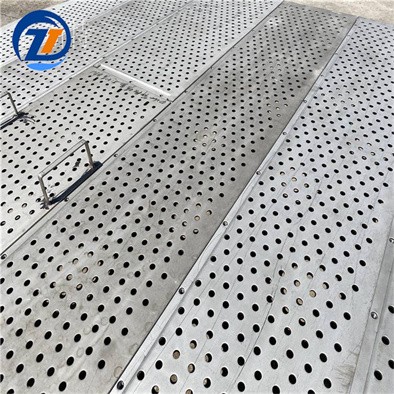

1.不銹鋼篩板塔盤的篩孔

篩孔是篩板上的鼓泡元件。篩孔直徑可以在很寬的范圍內選取，一般為3~25mm。清潔物系可以選小一點的孔徑，易堵物系則應選取大一些的孔徑。為了減少加工量，近代大型生產裝置多采用偏大的孔徑。實驗研究和生產實踐表明，大孔徑篩板的板效率并不低于小孔徑篩板，只是更容易漏液，有更多的霧沫夾帶。因此，大孔徑篩板的漏液線要高一些，霧沫夾帶線要低一些，也就是操作范圍要比小孔徑篩板小。

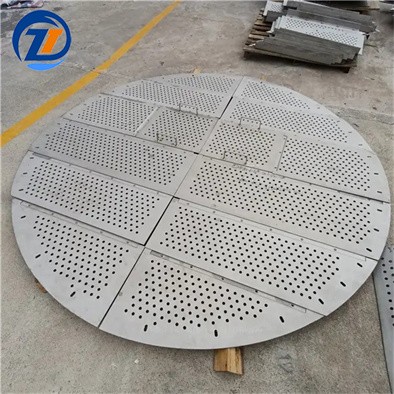

2.不銹鋼篩板塔盤的整體結構

從總體上看，篩板塔的氣液流動是呈逆流的，氣體從下而上，液體從上而下。對于常規帶有降液管的篩板，篩板上的氣液流動則是呈錯流型的，即液體水平流過篩板板面，氣體從下而上穿過塔板。液體通過降液管從一層篩板流人下一層篩板。氣體穿過塔板上的篩孔鼓人液層，形成泡

316L篩板塔盤的優點：

(1)結構簡單，制造和維修方便，相同條件下生產能力高于浮閥塔；

(2)塔板效率較高，但稍低于浮閥塔；

(3)塔板壓力降較低，適用于真空蒸餾；

(4)具有較高的操作彈性，但稍低于泡罩塔。

316L篩板塔盤的缺點：

小孔徑篩板易堵塞，不適于處理臟的、粘性大的和帶固體粒子的料液。

篩孔塔板是簡單的塔板，造價低廉，只要設計合理，其操作彈性是可以滿足生產需要的，目前已成為應用較為廣泛的一種板型。
